我们使用无线充电时都会有个近似共识的认知：线圈必须贴紧并对准。歪几毫米就断断续续，拉开一点距离直接充不上。为此，厂商需加上磁吸环来辅助对位——这就是无线充电领域常说的对准问题。
兆赫兹无线充电技术可以彻底突破这个限制。在一个充电平面内，多个设备放在任意位置，隔着几厘米的距离，多台设备依然同时稳定充电。不需要对准，也不需要磁吸。
同样是电磁感应，同一个物理原理，差距从哪来？本文用k、Q、U 三个变量把机理讲清楚
1. 耦合系数 k：磁场被你接住了多少
发射线圈 Tx 通交流电，产生变化的磁场。接收线圈 Rx 要截获这些磁力线，才能感应出电压。
耦合系数 k 描述的就是这个截获能力：
k 是一个纯几何量。Tx和Rx 怎么摆放、距离多远，k 就定多少。
k 对距离和偏移极其敏感，这是理解一切后续讨论的前提。对于两个半径为 的同轴圆形线圈，相距轴向距离 ，耦合系数近似遵循：
当 d 超过线圈半径 r 时，k 趋近于三次方衰减，即
这意味着距离从 1 cm 拉到 2 cm，k 不是减半，而是除以 8。
横向偏移Δx同样使 k 显著下跌：偏移量与线圈半径可比时，k 可跌去大半。
以 Qi 充电器常见的线圈规格（半径约 2 cm）为例，理想贴紧对准时 ，但仅需抬离半个线圈半径（约10 mm），k 就会跌到约 0.15——不到十分之一半径的位置偏差，k 就下跌一个数量级。这是线圈几何决定的物理规律，与频率无关。
正因如此，传统 kHz 无线充电技术鉴于其频率较低、Q 值做不高，必须通过对准和贴合来保证 k 的值，进而保证充电效果。
2. 品质因数 Q：能量存不存得住
线圈不是一个孤立的电感。它搭配一颗电容，构成 LC 谐振回路。能量在电感的磁场和电容的电场之间来回交换、持续振荡。这个振荡的质量，就是品质因数 Q：
Q越高，每一周期损耗的能量占比越小，振荡越持久。同一线圈尺寸下，工作频率 f 越高，Q 天然越高，因为分子里的
直接推高 Q 值：
• 当前 Qi 标准的频率约 150 kHz。Tx 和 Rx 线圈大约都是两三厘米级别，Q 只能做到 50 ~ 150。
• 把频率提升到 6.78 MHz（ISM 免许可频段），同样尺寸的线圈，Q 可以做到 400 ~ 1000，而且用的是普通铜线或 PCB 走线，不需要昂贵的多股 Litz 线。
• 频率提高了约 45 倍，Q 轻松提升 5~10 倍。
斯坦福大学等人 2021 年在 IEEE Transactions on PowerElectronics 上报道了 6.78 MHz 自谐振高 Q 线圈和高 DC-DC 效率的原型，验证了 MHz 频段高 Q 线圈的工程可行性。
到这里，两条路线的约束条件就清楚了：
• kHz频段下，Q 只有 50~150。k 必须维持在 0.5 附近，U 才能达到 50 左右的可用水平。从第一节的公式可知，k 对距离和偏移是三次方级别的敏感，贴紧对准是唯一能让 k 不崩的选择。
• MHz频段下，Q 可以做到 400~1000。即使 k 跌到 0.05，U 仍然接近 25。k 被距离稀释，Q 用频率补偿。 这就是新一代无线充电技术可以隔空和不用对准的根源。
3. 品质因子 U：真正决定效率的是乘积
直觉上，可能以为要 k 高、Q 高，两个都高才能高效传输。但物理推导给出的是另一个结果。
对双线圈谐振系统，当负载匹配到最优值时，最大效率的闭式解为：

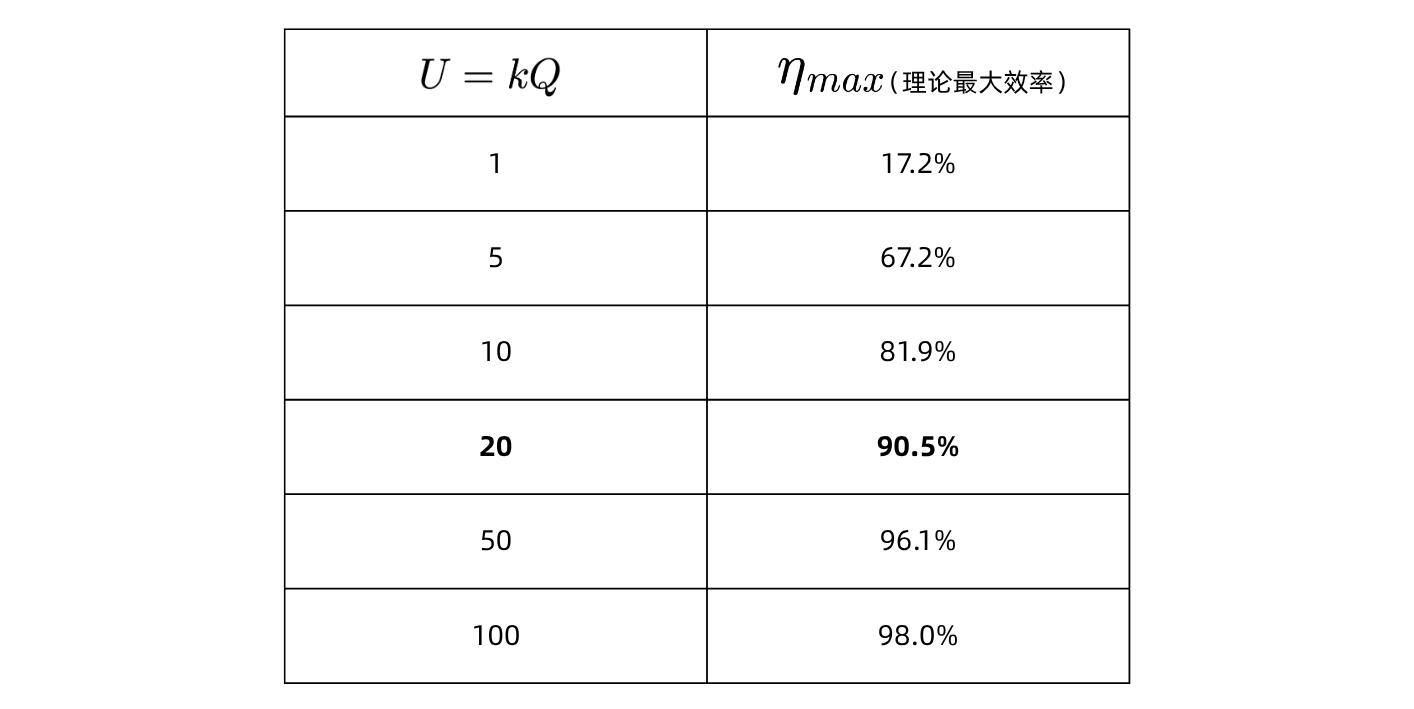

效率不是由 k 或 Q 单独决定的，而是由两者的乘积 U 决定的。 把 U 代入公式，逐个数算出来（下表为理论最大效率，假设负载匹配到最优、忽略功放/匹配网络/整流等全部损耗）：
将此关系绘成曲线，可以更直观地看到 U 从 0 到 100 的完整走势：
这条效率曲线得出的结论是：U 超过 20 后曲线进入平台期，继续增大 U的边际收益急剧递减。
• U < 5 基本不可用；
• U 从 5 升到 20 这段是非线性收益最大的区间，每一点提升都能显著拉高效率；
• U 超过 20 后增益递减，属于锦上添花。
也就是说：kQ乘积并非越大越好，超过20后，边际收益就不高了
4.同一条公式，两个工作点
千赫兹的Qi 技术路径：依赖高 k
Qi 频率低，Q 做不上来，只能靠高 k 撑着：Tx、Rx 几乎贴住、中心对齐，k≈0.5 ， U≈50，落在效率平台区——这也是 Qi 在理想情况且最优条件下能到约 80-90% 的原因。
一旦偏移几毫米，k 跌到 0.05，U 掉到 5，跌出平台区，效率断崖式下滑。这就是 Qi 不能偏移、不能拉远、必须对准的根本原因——本质上是对错位的零容忍。
兆赫兹的6.78 MHz 技术路径：以高 Q 补偿低 k
Q 做到 400~1000，k 即使掉到 0.05，U=0.05×500=25 ，仍留在平台区内，实现了不用对准、可以隔空的自由度。
这份自由度落到几何上：Tx 线圈可以做得比 Rx 大很多，铺成桌面或者鼠标垫，磁场近似均匀，Rx 放在面内任何位置 k 都在 0.03~0.07 窄区间波动，都能留在平台区稳定充电。
一、效率不看k，看U=kQ
k降 10 倍，只要 Q 能升 10 倍，U 不变，效率不变。这是整套理论的根基。
二、频率不直接提升效率。
频率本身不出现在ηmax公式里。频率的作用是让 Q 更容易做高，因为 Q ∝ f 。Q 是中介变量，频率是输入端。
三、Qi 和 6.78 MHz 原理一致，差别在工作点。
两者都是LC 谐振系统。Qi选在高 k低 Q的工作点，6.78MHz 选在低 k高 Q的工作点。Ricketts等人2013 年在 Applied Physics Letters 上以实测验证了这一等价性：感应式与强耦合磁谐振式在物理上本质一样，区别仅在于各自选择了 k与 Q的不同组合。
6. 一句话答案，五条复述清单
一句话就能讲清楚：把充电频率从 150 kHz 提到 6.78MHz，线圈Q 值即存能量的能力提升了，就算在不贴紧、不对准的松耦合的情况下，也照样能稳定充上电。
展开成完整逻辑，记住这五条就够了
1. 效率只由乘积积 U=kQ 决定，不是 k 或 Q 单独决定。
2. k 是几何量：对齐贴紧 k≈0.5 ，偏移拉远跌到 0.01~0.1.
3. Q 随频率升高：150kHz → 6.78 MHz，Q 从 ~100 提升到 ~500。
4. U=20 对应的理论最大效率就超过 90%——但那是理论天花板，真实系统效率考虑工程化损耗会适当降低。
5. 6.78MHz 的跨越在于：k 降到 0.05 而 Q 涨到 500， 仍接近 25，留在效率曲线的平台区内、没有跌出去——一般可实现70%–80%的效率，它换来的是更远的充电距离、不用对准、可以隔空的自由度。
抛开原理和公式，兆赫兹无线充电技术可以为产品带来的，是更大的有效充电范围、更远的隔空距离、更轻松的充电方式，让产品设计有更多创新的空间。
